ARDUINO PLC DE POTENCIA 8 SALIDAS+1 PWM

La clave del éxito

Un factor clave en el éxito de Arduino ha sido además, su carácter de proyecto de código abierto. No sólo el software de control es gratuito sino que las especificaciones técnicas de la placa Arduino están a disposición de todo el mundo. Cualquier empresa o ingeniero puede descargarlas de la Red, estudiarlas y emplearlas para producir un nuevo dispositivo, modificado según las necesidades concretas del proyecto. Esto ha convertido al microcontrolador de Cuartielles y compañía en todo un emblema del movimiento maker. El corazón de Las impresoras 3D Makerbot es también una placa Arduino.

Quizás el testimonio definitivo de la importancia de Arduino es que ya ha trascendido los límites del mundo del arte. Lo que comenzó como una modesta herramienta para educar a estudiantes de diseño y permitirles realizar prototipos con sencillez se utiliza también en la primera línea de la industria tecnológica, como Google, que ha lanzado proyectos basados en él. Su logo -el signo del infinito que contiene en su interior un signo positivo y otro negativo- es tan omnipresente que se puede encontrar hasta en el experimento científico más caro y tecnológicamente sofisticado de la historia, el acelerador de partículas LHC del CERN. No está mal para lo que algunos pensaron que era poco más que un juguete.

-Este es un nuevo desarrollo de I+D+I de AUDIOBUS  al cual pertenezco y debo confesar que tenia ganas de realizar .

CARACTERÍSTICAS

1. -7 ENTRADAS DIGITALES.
2. -8 SALIDAS DE RELÉS CONFIGURABLES.
3. -1 PWM DE POTENCIA 20 A.
4. -2 ENTRADAS ANALÓGICAS.
5. -RXD-TXD.
6. -I2C.
7. 12V/24V

ESQUEMA DE PROYECTO

-Podemos apreciar que en el diseño se han optoacoplado las entradas , independizando de contacto eléctrico la placa , ya que esta se realiza por luz.
-Los mosfet que alimentan de tensión a las bobinas están sobredimensionados , pudiendo alimentar
componentes sin necesidad de  relé , el IRFR 9024 es capaz de sacar más de 5 amperios , suficiente
en muchas aplicaciones..
-En la etapa de salida PWM el mosfet FQA36P15 es capaz de entregar hasta los 36 A , pero lo he
protegido con un fusible de salida a 20 A por refrigeración .Dependiendo de la utilización podría ser necesario instalarle un disipador.
-Hay que tener en cuenta que la alimentación de la placa tiene que ser de control y los relés alimentarlos con alimentación de potencia , si la carga fuera muy elevada y las alimentaciones fueran comunes el ruido de contacto de los relés , podría introducir ruido al arduino y bloquearlo , si no fuera posible independizar las alimentaciones se aconseja una fuente con aislamiento de masas para la entrada de la placa.
-Con esta placa se puede aprender arduino fácilmente , viendo las salidas producidas mediante led
indicadores , desarrollar software encima de tu propia mesa , aplicarlo a máquinas , domótica,
automoción , náutica , etc..
SI TE INTERESA ARDUINO CON ESTA PLACA APRENDERÁS PRACTICANDO DE FORMA REAL.

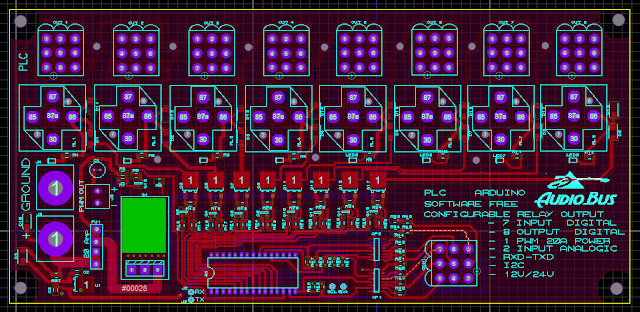

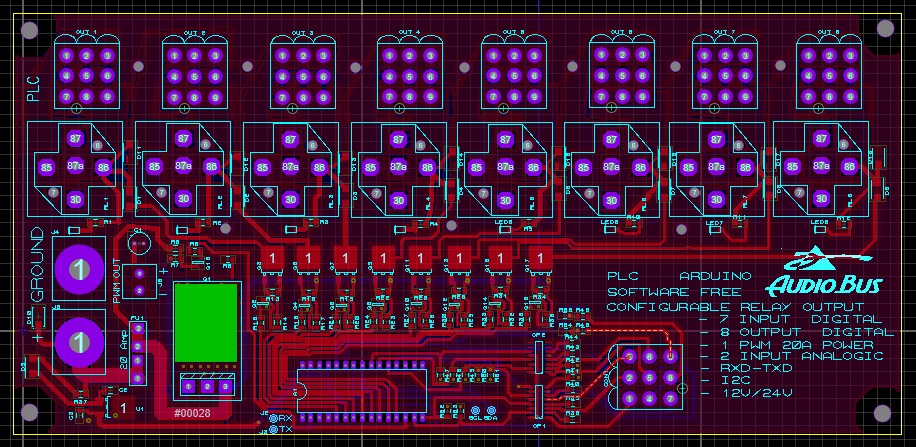

DESARROLLO DEL PCB

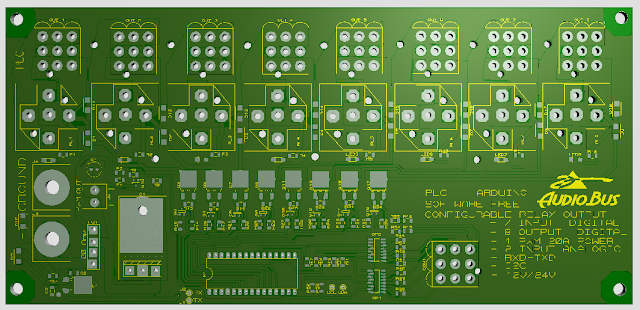

3D DEL PROYECTO

MAS INFORMACIÓN :

luis.gomara@audiobus.com

www.audiobus.com

La sensación de crear es maravillosa.

CONTROLADOR LÓGICO PROGRAMABLE 9 SALIDAS

PLC AUTOMOCIÓN 10 ENTRADAS  9 SALIDAS

 Este proyecto es la extensión del anterior , entregando mayor número de entradas y salidas.

La intención de realizar este proyecto es entregar una herramienta a los ingenieros de desarrollo de proyectos , fácil de implantar y de programar , sin costes de licencias por software.

El diseño de la placa se puede ver en la parte superior , esta se podría adaptar a proyectos concretos , como sería prescindir de los relés e instalar en su lugar mosfet con potencias de hasta 20A/30A
que nos permitiría manejar cargas de gran potencia en estado sólido.



 Características

• Controlador Lógico  universal Programable (PLC)
• 8 analógicas / entradas digitales 0..30 VDC
• 2 entradas digitales de hasta 10 kHz
• 8 salidas de potencia de hasta 20/30 A
• 1 salida de potencia  PWM  20 A / 0..10 kHz
• Salidas de relés configurables
• Estado programable
• conexión USB para PC
• capacidad de programación gráfica intuitiva
• Amplio rango de tensión de funcionamiento 7..32 V CC
   Según relé elegido
• temperatura de funcionamiento amplia. rango -40 .. + 60 ° C
• Vibración de sellado PU resistente y robusto

• Muy bajo consumo de corriente


 Aplicaciones

• Automatización industrial
• Automatización de edificios
• Tecnología automotriz
• Vehículos para la agricultura
• Tecnología Marítima
• Tecnología Ambiental

• Espectáculo de luz y Tecnología

Estas características excepcionales abren una variedad de campos de aplicación en la tecnología industrial, automotriz y marítima.

Esquema de conexionado general.

3D placa

Esta es la placa real terminada.

Comparada con la anterior

información sobre producto:

luis.gomara@audiobus.com
www.audiobus.com

CONTROLADOR LÓGICO PROGRAMABLE 5 SALIDAS

PLC  AUTOMOCIÓN E INDUSTRIA

Para su adquisición e información pulsar AUDIOBUS

luis.gomara@audiobus.com

Os presento  este nuevo proyecto , un PLC especialmente diseñado para controlar potencias con relés , puede parecer anticuado lo de los relés , pero nos permite una flexibilidad inigualable a la hora de integrarlo en proyectos.

Los contactos son libres , por lo que nos permite trabajar con salidas positivas , masa , 220V , contactos etc...

La alimentación de la placa es para 12V/24V , instalando relés del voltaje elegido.

CONFIGURACIÓN

• Alto rendimiento de 32 bits ARM® Cortex®
• 3 entradas analógicas de 0 a 30 V CC , 12 bits ADC
• Entrada de contador de eventos 25 kHz
• Entrada de contador de pulsos y frecuencia 40µs
• 4 salidas de energía  de hasta 20 A
• 1 Potencia PWM 20 Amp de Salida .16 Bit 1 Hz a 25 kHz
• Interfaz CAN 2.0A / B y SAE J1939
• Interfaz CANopen® (código abierto)
• Funciones integrales a prueba de fallas
• LED de estado programable
• Interfaz TTL -232 3.3V
• Capacidad de programación gráfica intuitiva
• Programación de código abierto
• Programación ARDUINO®
• Amplio rango de voltaje de operación 7 a 32 VDC
• Amplia temperatura de funcionamiento. Rango -40 a + 70 ° C
• Sellado resistente a las vibraciones y resistente

APLICACIONES

• Control industrial y de procesos
• Sistemas de prueba y control
• Tecnología automotriz y marítima
• Educación técnica

PROGRAMACIÓN
Programación gráfica
Programación de código abierto
Programación Arduino



Esta placa os permitirá automatizar proyectos de forma fácil.

ESQUEMA GENERAL DE CONEXIONES

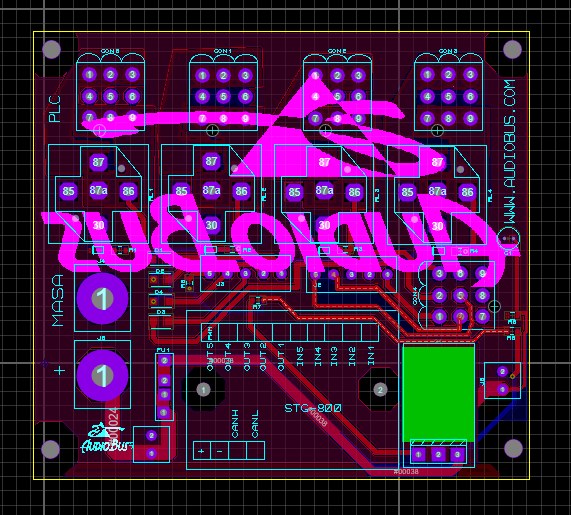

DESARROLLO DE LA PLACA

3D PLACA

En el próximo desarrollo os presentaré la ampliación de este ,

con el doble de entradas y salidas .

GRACIAS POR LEER ESTE ARTICULO.

RELÉ INTELIGENTE PARA CARGA DE BATERÍA AUXILIAR

SEPARADOR DE BATERÍAS EURO 6

En este proyecto hemos desarrollado un relé inteligente para la separación de baterías y su carga en vehículos euro 6.

Se puede adquirir  -AQUÍ- (www.audiobus.com).

Para más información   luis.gomara@audiobus.com

MEJOR PRECIO DEL MERCADO ,  DESARROLLO PROPIO.


-FUNCIONAMIENTO.

En los vehículos anteriores con alternadores convencionales , se
detectaba la carga cuando el motor arrancaba y pasaba a generar
unos 14.4 Voltios , entonces se conectaba la carga hacia la batería auxiliar . Al bajar esta tensión  por motor parado a 13 Voltios , este se desconecta.
Este relé tenía la misión de conectarse a 13.5 Voltios y desconectarse a 13 Voltios.

Con la llegada de los vehículos euro 6 esto ya no es válido , ya que
disponen de alternadores inteligentes para el ahorro de combustible
y su consecuente menor contaminación.


Estos alternadores ya no disponen de la señal
D+ (motor en marcha) , y no se puede detectar por la tensión que entrega , ya que ese funcionamiento ha cambiado.


Los alternadores euro 6 bajan la tensión de carga en las subidas , para liberar al motor del arrastre del alternador y consumir menos , por el contrario en las bajadas se pone a plena carga para aprovechar el descenso y cargar la batería consumida en la subida.

En la parte llana dependerá de el estado de carga y el requerimiento de energía en ese momento.

ESQUEMA.

-Este desarrollo  tiene un diodo TVS para eliminar los transitorios que se producen en automoción y no afecten al microcontrolador.

-U1 es un estabilizador de tensión para que el funcionamiento sea óptimo.

-U2B es un circuito operacional funcionando como comparador
para detectar las vibraciones y la cinética del vehículo , supliendo a la señal D+. (start-stop).

-U2A también compara la tensión de entrada con la de la salida y el sentido de la corriente , con esos datos el microcontrolador U3 gestiona esos datos por software.

-El transistor MOSFET de alta potencia se encarga de excitar la bobina del relé , estos de 100Amp. y 200Amp.

Este tipo de relés funciona correctamente a un precio bajo . En una categoría superior en prestaciones y precio se situarán los  BOOSTER.

También es capaz de sustituir a los relés anteriores .

Este relé también vale como detector de motor en marcha de cualquier vehículo (D+) , ya que en la mayoría de BOOSTER  necesitan esta señal para funcionar.

En definitiva es una buena opción  , con la calidad
AUDIOBUS y a un precio muy competitivo.

GRACIAS POR LEER ESTE ARTÍCULO.
