STEF01
Todos sabemos que la imagen es un fusible fundido , han existido desde siempre , pero se le ha acabado su tiempo.
Mi opinión personal es que" la tecnología que aplicamos a nuestros proyectos , es inversamente proporcional al número de relés y fusibles que instalamos ".
Quiero decir, que estos dispositivos salvo raras excepciones
son prescindibles , aunque reconozco que en diseños para
clientes se hace necesario instalarlos , ya que no conocemos
fielmente las condiciones , circuito abierto o cerrado , intensidad no conocida etc...
En este artículo os enseño un integrado que me ha sorprendido gratamente , es el :
STEF01
El integrado es apropiado para aplicaciones de 12V/24V ,
ya que puede trabajar bien hasta los 48V.
Es programable y rearmable , lo que le permite tener un sin fin de aplicaciones.
En la lista superior podéis ver más cualidades , entre ellas su
pequeño tamaño para una corriente de salida de 4 Amperios.
Si vas a su hoja de datos , se puede ver su circuito de aplicación y uno muy interesante que permite mediante un FET externo controlar el bloqueo de corriente inversa.
A la hora de diseñar el circuito hay que tener en cuenta:
-Reducir al mínimo la inductancia de las pistas de entrada y salida.
-Instalar diodo TVS en la entrada para absorber los picos inductivos.
-Diodo SCHOTTKY en la salida para absorber los picos negativos
-Combinación de condensadores cerámicos y electrolíticos
en la entrada y salida.
Aquí podemos ver su diagrama de bloques , con todas sus
protecciones y controles.
Una vez comentadas las buenas características de este
integrado pasaré a la realización del proyecto.
En este caso el diseño lo he aplicado para controlar un motor
lineal de 100 Newton de fuerza , para que si es obstruido
se detenga por consumo , y no sean necesarios finales de carrera.
FUSIBLE ELECTRÓNICO AUTO-REARMABLE
Utilizo un conector de 6 vias unidos los pines dos a dos ,para
evitar falsos contactos.
Este es el PCB resultante , creando pistas de gran superficie y
utilizando vías para unir planos y mejorar la refrigeración.
Cara superior , he instalado todos los componentes en esta cara.
Cara inferior.
Después de hacer las pruebas de laboratorio , he realizado una placa definitiva que se incorporará al producto final.
El producto final es el diseño para la fabricación , de una ventana eléctrica para autobús , y el circuito en cuestión actúa para eliminar los finales de carrera y protección.
En la fase de pruebas a logrado superar las 20.000 maniobras , entendiendo como maniobra , abrir y cerrar la ventana como una
maniobra.
Imagen de la placa y lista de componentes.
Aclarar que como el integrado es configurable por hardware ,
R1-R4 no se instalan y R2 es un puente o resistencia cero.
La finalidad de R2 es el rearme automático
Circuito fabricado , espero haya sido de vuestro interés.
miércoles, 17 de julio de 2019
lunes, 15 de julio de 2019
RUIDOS EN LAS SEÑALES DE VIDEO Y AUDIO POR CABLES COAXIALES
Hola amigos ¿os suena la imagen? , esto pasa muchas veces y vamos a intentar buscar la causa.
A la hora de interconectar equipos tenemos que tener en cuenta muchos factores:
-Conexiones bien hechas y limpias ,Cables adecuados ,Soldaduras , impedancias etc..
Una causa difícil de ver , es el problema que existe con las masas e intentaremos explicar.
La masa no es una tierra , la tierra es cero y todo lo referencia do a ella será cero, la masa es una "tierra virtual"
todos los equipos conectados la unen para estar referencia dos igualmente , pero esto tiene un problema.
Podemos pensar que como todas las masas van al mismo punto , ejemplo , una batería de coche , todo está al mismo potencial.
¿Como podemos explicar que si se coge un polímetro en la escala de voltios y medimos entre dos masa marque tensión?.
La explicación y el problema es que por la extensión del cable , las conexiones con una resistencia intrínseca ,
crean esa diferencia entre las masa , lo que provoca que al conectar dos equipos por medio de un cable coaxial , esa diferencia de tensión intente igualarse y aya una tensión circulando por la malla del cable coaxial , induciendo tensión
(ruido) , en la señal que circula por el vivo , audio, vídeo etc..
Una solución a este problema es no dejar que esos electrones circulen por la malla , y eso se consigue con aisladores de masa , comúnmente llamados BALUN.
Esta práctica es común en las cámaras CCTV , por la diferencia de longitud de sus cables y la facilidad de interferir en esa señal de vídeo (1vpp).
Por experiencia en la instalación de monitores de TV para
autocares , es ne cesáreo instalar vídeo-balún , no amplificadores-repartidores de señal activos.
Estos amplificadores no separan las masas.
Proyecto vídeo-balun una entrada y cuatro salidas.
Este es el esquema creado.
Diseño PCB
Placa 3D
jueves, 11 de julio de 2019
ON-OFF CON UN SÓLO PULSADOR
-Hola amigos , esta vez quiero realizar con vosotros un circuito sencillo basado en el popular NE555 , podemos encontrar cientos de circuitos realizados con este chip.
Es un chip que he utilizado en muchos circuitos y siempre con una gran fiabilidad , no da sorpresas ,
es estable ,barato,no se bloquea , en fin una buena
solución sin programación.
-Como apreciamos en el diagrama interno del chip , tiene tres resistencias de 5 K formando un divisor de tensión respecto de la alimentación , e introduce esos valores a los dos operacionales trabajando como comparadores.
Lo que resulte del estado de uno u otro , hará cambiar de estado al flip-flop , por último un buffer inversor dará la salida por el PIN 3.
Por encima , este es el funcionamiento genérico del chip ,
por lo que en principio parece muy sencillo hacer con él , osciladores y temporizadores .
El rango de tensión de trabajo también es bueno , trabajando
entre 4.5V y 16V.
Por otra parte soportaría una carga máxima de 200mA ,
pudiéndole cargar directamente a la salida del integrado ,
leds e incluso un pequeño relé sin transistor a la salida.
Lo tenemos en diferentes pakages , pero yo he elegido
soic 8.
-El tema que he elegido para este chip , es hacer una lámpara de mesilla , aplique etc..
-La placa la realizaré redonda , pudiéndola instalar en el portalámparas.
-Todo el diseño estará calculado para un funcionamiento
óptimo de entre 10 voltios y 30 voltios , por lo que si se quiere que funcione a 110V-220V de alterna , se tendrá que poner un pequeño alimentador de 12 voltios , por ejemplo.
Se puede adquirir rápido y muy barato en este enlace AQUÍ
ESQUEMA ELÉCTRICO
El UA78L09 es un regulador de tensión lineal , para establecer una tensión fija de 9 voltios y polarizar los LED
a 30 mA .Luego tenemos al NE555 que trabaja en modo
Flip-Flop , con una pulsación de P1 los LED encienden y con otra los LED se apagan.
La salida por el PIN3 del NE555 se bastaría en este caso
para encender los LED , pero he decidido ponerle un transistor BC817/16 para poder encender los LED con un positivo remoto , esto puede tener una aplicación como una luz que se enciende desde el pulsador , pero si se abre
la puerta,fuerza el encendido sin pulsar y vuelve a su estado
al cerrarla.
Los diodos D1,D3,D9 son 1N4148WS-7.
Podéis encontrarle más aplicaciones , o simplemente coger
la parte del circuito que os interese y añadirlo a otro.
Yo he desarrollado esta placa para mi aplicación , que os expongo a modo de información.
Por este lado he puesto los diodos led VAOL-5EWY4
blancos y el pulsador PULSADOR FSMCD1H TYCO
y por el otro lado los componentes electrónicos.
He dejado dos agujeros para que podáis atornillar la placa.
Espero que os guste.
Gracias por verlo.
sábado, 6 de julio de 2019
RUIDOS ELECTROMAGNÉTICOS POR PWM EN AUTOMOCIÓN
Tenemos un amplio espectro de RUIDOS ELECTROMAGNÉTICOS en función de su frecuencia , ahora
voy a tratar un caso real muy frecuente en automoción,
En este caso concreto son aparatos como lámparas , luz día , cargadores usb , reductores , monitores TV ,etc... y un sin fin de aparatos que se instalan en automoción , sobre todo en autocares , camiones y vehículos industriales.
La mayoría de estos aparatos funciona con tecnología PWM dada su alta eficiencia , que ronda fácilmente el 97% , por lo que se pueden conseguir altas potencias , bajo consumo y por consecuencia el equipo se calienta menos,
La consecuencia más común es que esa interferencia electromagnética producida por el
PWM (modulación por ancho de impulso) interfiere muy frecuentemente en la banda de FM
produciendo disminución de la señal de antena de la radio , incluso haciendo desaparecer emisoras.
Para la prueba he seleccionado dos reductores de 24V a 12V con 10Amp .
Uno que es especialmente ruidoso , entiéndase ruido electromagnético y otro menos ruidoso.
Para entender la calidad del diseño , veo con un osciloscopio la señal de frecuencia que entrega
el circuito oscilador a los transistores MOSFET de potencia.
-REDUCTOR 24V/12V con poco ruido.
-Señal cuadrada perfecta.
-Se aprecia que este oscilador trabaja a 102.2Khz.
-REDUCTOR 24V/12V con mucho ruido.
-Señal cuadrada con distorsión
evidente.
-Frecuencia de trabajo más elevada
1.785 Mhz. , esa frecuencia no es correcta ya que los ruidos en la oscilación los entiende como onda.
Se puede apreciar la diferencia en la calidad de la señal.
La siguiente prueba que realizo es escanear la banda de FM (85-108 Mhz) y ver las emisoras y el nivel de señal conseguido.
En el tercer gráfico se pueden ver las emisoras localizadas sin ningún tipo de interferencia , que se puede comparar con el primer gráfico que son con un reductor conectado en la misma línea de alimentación , se aprecia una disminución de la calidad de señal muy importante.
Por último le instalo un filtro que le llamo anti-emis de invención propia y podemos ver como se recuperan los valores a aproximadamente a los de ausencia de ruido PWM.(Gráfica 2).
-Por último para terminar de ver este ruido electromagnético producido en la banda de FM ,
en este caso por un reductor de mala calidad o por lo menos no apto para automoción , voy
a ajustar un MEDIDOR DE ESPECTRO a esas frecuencias de FM .
Se puede apreciar una frecuencia inicial de 85 Mhz y una final de 108 Mhz , la señal resultante es la que vemos con el reductor "bueno". Muy poco ruido.
En la imagen inferior instalamos el otro reductor "malo" , con los mismos ajustes y apreciamos una gran entrada de ruido , que como consecuencia anula o atenúa las emisoras de radio.
También podemos apreciar el pico máximo de ruido en los 104.412 Mhz y si acudimos al gráfico donde se ven las emisoras sintonizadas vemos que entre 102-104 Mhz han desaparecido.
El resumen según lo que instalemos podemos tener problemas varios difíciles de resolver , las interferencias son muy difíciles de localizar y eliminar , por lo que es muy aconsejable comprar producto de calidad a profesionales e instalados por profesionales.
Dada mi larga experiencia instalando , resolviendo problemas y diseñando equipos electrónicos
e diseñado un filtro para atenuar y en algún caso eliminar este problema.
FILTRO ANTI-EMIS
En este gráfico se pueden ver varios tramos diferenciados , para abordar el diseño de un filtro que funcione en todo el espectro , será un filtro triple:
-Filtro LC para perturbaciones de baja frecuencia o armónicas.
-Filtro con MOSFET utilizado en DRONES para eliminar PWM de los motores , y no influya en la trasmisión de imagen y control.(perturbaciones conducidas).
-Para las perturbaciones radiadas por cable y por el circuito , utilizo un filtro comercial de MURATA
BNX026H01L .
En este proyecto , no voy a reflejar los cálculos de los componentes para hacerlo más ameno ,
si se quiere en Internet existen calculadoras e información para el cálculo de frecuencias.
PWM EN AUTOMOCIÓN
ESQUEMA ELECTRÓNICO
-Lo primero que encontramos es un diodo TVS , protegemos el circuito conectado como carga.
-C1-C2-C3 -L2 , forman el filtro de baja frecuencia.
-Q1-R1-D2-C4-C5-C6-L2 , forman el filtro de mediana frecuencia.
-BNX026H01L es el filtro de alta frecuencia.
DISEÑO PCB

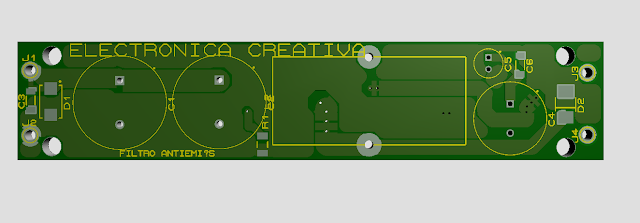

PLACA 3D

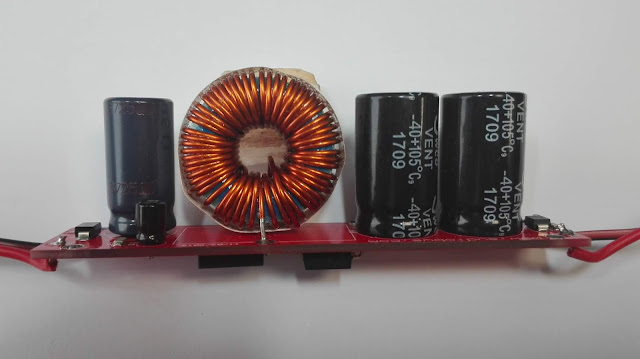

PROTOTIPO CONSTRUIDO
miércoles, 3 de julio de 2019
INTELIGENCIA ARTIFICIAL.
Desde siempre la humanidad ha intentado crear máquinas que se parecieran a nosotros , en el siglo
VIII a. de C., Homero , en su célebre Ilíada , ya se describen a sirvientes mecánicos dotados de
inteligencia construidos por Hefesto , el dios de la metalurgia . Entre el 400-350 a de C., Architas
de Tarentum construyó un pájaro automático. Entre 262-190 a. de C., Apolonio de Perga inventó una serie de autómatas musicales , cuyo sonido lo creaba el paso del aire a través de unos tubos.
La historia nos cuenta casos parecidos , recordar al gran Leonardo Davinci.
Más tarde se desarrollo la electrónica y con ella la programación , los chips aumentaron a gran velocidad el número de componentes en su interior y en el campo de la programación aparecieron nuevos lenguajes , todos ellos basados en el álgebra de Boole.
El Álgebra de Boole ´ es un sistema matemático que utiliza
variables y operadores lógicos. Las variables pueden valer 0
´o 1. Y las operaciones básicas son OR(+) y AND(·).
Esta lógica es la que los ordenadores están utilizando hasta hoy , lo que tiene unas consecuencias lógicas , quiere decirse que tienen dos estados y estos forman "palabras" , "direcciones" etc... que se ejecutan una instrucción detrás de otra muy rápidamente , en función de la velocidad de reloj del
procesador.
A mi parecer esto tiene que cambiar , los ordenadores del futuro se tienen que basar en otra álgebra que le permita hacer muchas cosas a la vez y de alguna manera al procesar mucha información a la vez , este sistema pase a ser consciente de su entorno y situación.
En la actualidad sólo se centra en hacer una operación muy rápidamente y nada más , por lo que todo lo demás se le escapa.
Basar el desarrollo de inteligencia artificial en este sistema es el camino pero no el fin.
Surgirán infinidad de algoritmos para resolver problemas concretos , que uniremos a otros para aumentar la potencia del sistema , pero creo que tiene que existir un sólo algoritmo que unifique toda la inteligencia artificial , al igual que se está buscando uno que englobe toda la física conocida.
Sé que parece una idea rocambolesca pero parece la lógica consecuencia final.
Los humanos que somos máquinas bioquímicas tenemos que tener ese algoritmo implantado ,
para extendernos y poder explorar el universo.
Creados con el miedo para lograr la supervivencia y adaptarnos al entorno . Los virus y enfermedades
nos matan pero de alguna forma ese algoritmo inmuniza a alguien que sobrevive de una forma que no conocemos. "La vida siempre se abre paso".
Somos capaces de replicarnos sin ser conscientes de la complejidad de ese proceso , se tiene descendencia con programa combinado de ambos congéneres , teniendo hijos mejor adaptados ,
¿Se puede hacer esto sin un software (algoritmo) pre implantado.
La ciencia avanza sin parar y parece una consecuencia lógica que cualquier cosa que se nos ocurra es posible realizarla.
La ciencia ficción parece no existir si no ser un adelanto de lo que va a venir.
Si el universo está habitado por otras formas de inteligencia y la inteligencia tiene un algoritmo ,
esas formas de inteligencia deberían parecerse a nosotros , no en lo físico pero si en el fondo ,
ya que dependería de su estado de evolución , pudiendo haber migrado su inteligencia - consciencia
a otro estado , ya sea máquina o energía.
La comunicación sería muy difícil ya que no podríamos ni imaginar su forma de vida y pensamientos.
Sería como explicarle el funcionamiento de un ordenador a una hormiga , ¿complejo verdad?.
De todas las maneras la humanidad se cree muy avanzada pero estamos en pañales , les propongo un reto , si queremos explorar el universo vamos a crear una máquina que nos cree la comida , por ejemplo una manzana.
La humanidad actualmente no es capaz de crear una máquina que con la tierra ,agua y sol sea capaz de crearnos alimentos y creemos que las plantas son simples , ¿como saben las plantas el sabor de las frutas que nos gusta?.
¿nos utilizan las plantas para que las cuidemos?.
Todo esto es para llamar la atención , hacernos pensar y ser mejores máquinas sociales.
AHORA CREAREMOS UN PROYECTO DE ELECTRÓNICA , QUE ESE ES EL FIN DE ESTE BLOG , PERO COMENTAREMOS TAMBIÉN COSAS FILOSÓFICAS NO CONTRASTADAS PARA RE CONECTAR NEURONAS.
PROYECTO DE LUZ ULTRA VIOLETA
Utilizaremos lo más moderno en LED ultravioleta , en concreto con una longitud de onda específica
de 365nm.
Este es el esquema eléctrico preparado para 24 voltios , si lo queremos conectado a 220 voltios
alterna instalaremos una fuente de alimentación 220V alterna a 24 V continua.
Fácil de conseguir , el conjunto consumirá sólo 40mA .
Si se necesitara más energía , bastaría con añadir elementos como este , hasta conseguir la potencia ne cesárea.
-El diodo D2 es un diodo TVS para proteger a los LED de transitorios eléctricos.
-D1-D27 son los driver led lineales NSIC2020JBT3G de 20 mili amperios.
-Los led elegidos son los ATS2012UV365.
Esta es la placa resultante con 12 led ultravioletas , para montar los componentes será ne cesáreo utilizar soldadura por aire.
Imagen de como quedaría la placa.
Podéis mandarme un correo si quisierais los gerver para construir la placa.
-Una vez funcionando dará poca luz visible , para ver la potencia ultravioleta poner un folio debajo.
La luz UV se utiliza en innumerables aplicaciones todos los días, desde laboratorios y consultorios médicos, hasta investigaciones forenses de escena del crimen, hasta evaluaciones no destructivas de infraestructura crítica.
Aquí está una lista corta de algunas de las muchas aplicaciones de la especialidad que la luz ultravioleta se utiliza en:
Investigación de incendios
Los inspectores de incendios pueden ver en realidad un acelerante residual que no ha sido consumido por el fuego. Bajo la luz UV, los residuos de carbono de los combustibles químicos en las paredes, pisos, muebles y alfombras se vuelven visibles instantáneamente.
Los inspectores de incendios pueden ver en realidad un acelerante residual que no ha sido consumido por el fuego. Bajo la luz UV, los residuos de carbono de los combustibles químicos en las paredes, pisos, muebles y alfombras se vuelven visibles instantáneamente.
Inspección de las ilustraciones
La luz ultravioleta reacciona de forma diferente con varios tipos de materiales. Con luz UV, los colectores pueden protegerse contra el fraude del arte. La luz ultravioleta puede utilizarse para detectar reparaciones de arte, muebles y otros objetos de colección, tales como mármol, marfil, porcelana y textiles. La luz UV también puede detectar la edad de piedra (mármol se fluorescencia como una púrpura vivo si recientemente fue tallado, frente a un confuso if blanco crianza).
La luz ultravioleta reacciona de forma diferente con varios tipos de materiales. Con luz UV, los colectores pueden protegerse contra el fraude del arte. La luz ultravioleta puede utilizarse para detectar reparaciones de arte, muebles y otros objetos de colección, tales como mármol, marfil, porcelana y textiles. La luz UV también puede detectar la edad de piedra (mármol se fluorescencia como una púrpura vivo si recientemente fue tallado, frente a un confuso if blanco crianza).
Belleza y cuidado de la piel
La terapia de la luz ultravioleta puede tratar una variedad de problemas de la piel, tales como psoriasis, eczema, vitiligo (una pérdida de pigmento de la piel que aparece a menudo como manchas blancas en la piel), el picar persistente, y otros problemas. La terapia de la luz ultravioleta se ofrece generalmente en una clínica médica, pero se puede también encontrar en los balnearios de la belleza, administrados por los profesionales licenciados.
La terapia de la luz ultravioleta puede tratar una variedad de problemas de la piel, tales como psoriasis, eczema, vitiligo (una pérdida de pigmento de la piel que aparece a menudo como manchas blancas en la piel), el picar persistente, y otros problemas. La terapia de la luz ultravioleta se ofrece generalmente en una clínica médica, pero se puede también encontrar en los balnearios de la belleza, administrados por los profesionales licenciados.
Inspección de la escena del crimen
Los forenses dependen en gran medida de la luz UV para buscar huellas dactilares, así como sangre y otros fluidos corporales. El uso de una luz ultravioleta permite a los investigadores de la escena del crimen y laboratorios forenses ver las huellas dactilares desarrolladas con materiales fluorescentes. Cuando se expone a fuentes UV, los fluidos corporales y las muestras de sangre con tratamiento fluorescente brillan intensamente y se vuelven fáciles de ver.
Los forenses dependen en gran medida de la luz UV para buscar huellas dactilares, así como sangre y otros fluidos corporales. El uso de una luz ultravioleta permite a los investigadores de la escena del crimen y laboratorios forenses ver las huellas dactilares desarrolladas con materiales fluorescentes. Cuando se expone a fuentes UV, los fluidos corporales y las muestras de sangre con tratamiento fluorescente brillan intensamente y se vuelven fáciles de ver.
Detección de moneda falsificada
Los escáneres de fuentes de luz ultravioleta hacen que diferentes denominaciones de moneda de Estados Unidos brillen con un color específico y mostrarán si las facturas son genuinas o falsificadas.
Los escáneres de fuentes de luz ultravioleta hacen que diferentes denominaciones de moneda de Estados Unidos brillen con un color específico y mostrarán si las facturas son genuinas o falsificadas.
Verificación de documentos
De conductor licencias, pasaportes, tarjetas de crédito y muchos otros documentos oficiales que tienen marcas fluorescentes invisibles se hacen visibles y pueden ser fácilmente verificados bajo luz UV por un profesional de seguridad.
De conductor licencias, pasaportes, tarjetas de crédito y muchos otros documentos oficiales que tienen marcas fluorescentes invisibles se hacen visibles y pueden ser fácilmente verificados bajo luz UV por un profesional de seguridad.
Investigaciones medioambientales
El vertido ilegal de desechos químicos es un problema peligroso. La luz UV puede ayudar en las investigaciones medioambientales indicando la presencia de hidrocarburos (componentes principales del petróleo y del gas natural), ya sea en la tierra o incluso en el agua. Para otras sustancias, los tintes del rastro se pueden utilizar junto con la luz ultravioleta; algunas sustancias radiactivas fluorescencia también.
El vertido ilegal de desechos químicos es un problema peligroso. La luz UV puede ayudar en las investigaciones medioambientales indicando la presencia de hidrocarburos (componentes principales del petróleo y del gas natural), ya sea en la tierra o incluso en el agua. Para otras sustancias, los tintes del rastro se pueden utilizar junto con la luz ultravioleta; algunas sustancias radiactivas fluorescencia también.
Inspección de gemas y minerales
La fluorescencia de gemas y piedras preciosas es el resultado de la radiación UV absorbida por las impurezas o defectos estructurales de las piedras. Fluorescencia ULTRAVIOLETA es utilizado por gemólogos, joyeros y coleccionistas para autenticar las piedras preciosas, o para determinar si la piedra preciosa ha sido tratada térmicamente.
La fluorescencia de gemas y piedras preciosas es el resultado de la radiación UV absorbida por las impurezas o defectos estructurales de las piedras. Fluorescencia ULTRAVIOLETA es utilizado por gemólogos, joyeros y coleccionistas para autenticar las piedras preciosas, o para determinar si la piedra preciosa ha sido tratada térmicamente.
Pruebas no destructivas
Estas lámparas se iluminan sobre superficies que han sido previamente tratadas con un líquido penetrante o partícula magnética, que se fluorescencia bajo luz ultravioleta, exponiendo cualquier defecto en el material que se examina. La prueba y la examinación no destructivas se utilizan en la aviación, la industria del petróleo y del gas, la explotación minera, soldadura, las tiendas de la fabricación, y los militares para examinar toda la infraestructura crítica.
Estas lámparas se iluminan sobre superficies que han sido previamente tratadas con un líquido penetrante o partícula magnética, que se fluorescencia bajo luz ultravioleta, exponiendo cualquier defecto en el material que se examina. La prueba y la examinación no destructivas se utilizan en la aviación, la industria del petróleo y del gas, la explotación minera, soldadura, las tiendas de la fabricación, y los militares para examinar toda la infraestructura crítica.
Control de plagas/alimentos y agricultura
Para determinar la presencia de roedores, los inspectores iluminan el área en cuestión con una lámpara de onda UV. La orina y el pelo del roedor brilla intensamente azul-blanco y se identifica fácilmente en los sacos de alimento o mezclado con los granos del alimento. Además, el moho en ciertos granos también fluorescencia.
Para determinar la presencia de roedores, los inspectores iluminan el área en cuestión con una lámpara de onda UV. La orina y el pelo del roedor brilla intensamente azul-blanco y se identifica fácilmente en los sacos de alimento o mezclado con los granos del alimento. Además, el moho en ciertos granos también fluorescencia.
Control de readmisión
Los profesionales de la seguridad necesitan hacer un seguimiento de los visitantes e invitados en lugares públicos, incluyendo fiestas, parques temáticos, hipódromos, conciertos, estadios, clubes, ferias, teatros y lugares similares, así como cabinas de votación, piscinas y clubes privados.
Los profesionales de la seguridad necesitan hacer un seguimiento de los visitantes e invitados en lugares públicos, incluyendo fiestas, parques temáticos, hipódromos, conciertos, estadios, clubes, ferias, teatros y lugares similares, así como cabinas de votación, piscinas y clubes privados.
¡ así que, la próxima vez que visite un Museo de arte, examine un artículo antiguo, comprar una bolsa de harina, o escaparate en la joyería-usted puede recordar que estos artículos fueron inspeccionados más que probable con una fuente de luz UV! Usted puede agradecer la luz UV para mantenerlo sano y salvo, resolviendo crímenes e inspeccionando estructuras críticas.
ESTE ARTICULO ESTÁ REALIZADO CON LA MEJOR INTENCIÓN , ESPERO QUE OS PUEDA AYUDAR.
Luis Gómara.
Suscribirse a:
Entradas (Atom)
